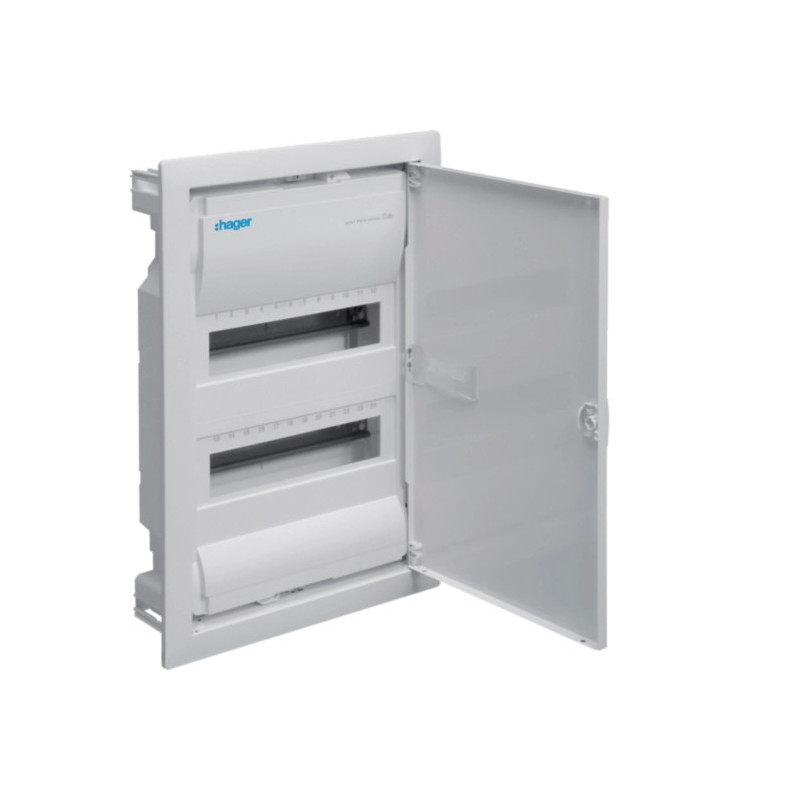

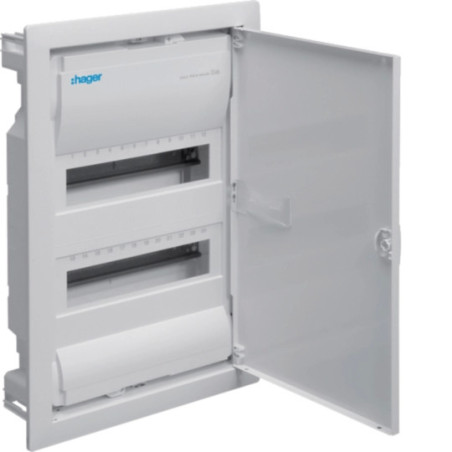

HAGER ROZDZIELNICA 2X12 P/T

• Oznaczenie handlowe: VU24NE
• Kolor produktu: biały
• Kolor RAL: 9010
• Rodzaj: rozdzielnice podtynkowe
• Liczba rzędów: 2
• Szyna TH35 (DIN): 2x12
• Rodzaj drzwi: metalowe
• Liczba drzwi: 1
• Rodzaj zamka: zatrzask (opcjonalnie zamek)
• Rodzaj materiału: blacha stalowa, tworzywo sztuczne
• Maksymalny prąd aparatu: 63 A
• Liczba modułów 18mm: 24
• Klasa ochronności przeciwporażeniowej: II
• Stopień ochrony: IP30
• Odporność uderzeniowa: IK07
• Występ urządzenia: 4,5 mm
• Wysokość produktu: 505 mm
• Szerokość produktu: 348 mm
• Głębokość produktu: 98 mm
• Głębokość zabudowy: 90 mm
• Maksymalna głębokość zabudowy aparatów: 70 mm
• Normy: PN-EN 61439-3

Wymiary

• Wysokość całkowita ramki maskującej: H1 - 505,5 mm
• Wysokość pomiędzy krawędziami wewnętrznej ramki maskującej: H2 - 445,5 mm
• Szerokość całkowita ramki maskującej: H3 - 348 mm
• Szerokość pomiędzy krawędziami wewnętrznej ramki maskującej: H4 - 288 mm

Wymiary

• Wysokość całkowita skrzynki wnękowej: H5 - 484 mm
• Odległość w pionie pomiędzy punktami pod montaż kołkami rozporowymi: H6 - 334 mm
• Wysokość wewnętrzna skrzynki wnękowej: H7 - 373 mm
• Szerokość całkowita skrzynki wnękowej: H8 - 330 mm
• Szerokość otworu do wsuwanej płyty z przepustami kablowymi: H9 - 240 mm
• Odległość w pionie pomiędzy nawiertami na tylnej ścianie: H10 - 218 mm
• Odległość w pionie pomiędzy otworami do zamocowania: H11 - 151 mm
